ChartDB 是一个功能强大的、基于网页的可视化数据库设计工具

在日常的开发工作中，无论是数据库设计或是生成数据库架构文档，还是与团队成员讨论复杂的数据库结构，或是进行数据库迁移，都会涉及到大量的图表和 SQL 代码生成工作。如果你也曾为此而烦恼，不妨试试 ChartDB，它可以让这些工作变得更加简单和高效。

项目简介

ChartDB 是一个功能强大的、基于网页的数据库图表编辑器。你只需要执行一个简单的 SQL 查询，就能立刻可视化你的数据库架构。无论你是为了文档整理、团队讨论，还是纯粹想更好地理解数据结构，ChartDB 都能帮助你轻松完成。

github项目地址：https://github.com/chartdb/chartdb

ChartDB 提供了丰富的功能，旨在帮助开发者更好地管理和展示数据库架构：

• 即时架构导入：只需运行一个查询，即可立即以 JSON 格式获取数据库架构，快速可视化数据结构，极大提高了理解和沟通的效率。

• AI 驱动的迁移导出：通过 AI 功能，ChartDB 允许你生成目标数据库的 DDL 脚本，支持 MySQL 到 PostgreSQL、SQLite 到 MariaDB 等多种数据库迁移，极大简化了数据库迁移过程。

• 交互式编辑：内置的直观编辑器可以让你轻松调整和注释数据库架构，帮助团队更好地理解复杂结构。

• 无需账户：你不需要注册账户就能访问所有功能，轻松开始使用。

ChartDB 支持以下主流数据库：

• PostgreSQL（包括 Supabase 和 Timescale）

• MySQL

• SQL Server

• MariaDB

• SQLite

• ClickHouse

项目安装与使用

在这里介绍一下使用 npm 方式本地部署。

首先，你需要安装 Node.js。然后使用 npm 安装项目依赖：

npm install

之后运行以下命令启动本地开发服务器：

npm run dev

如果你希望启用 AI 功能，可以配置 OpenAI API 密钥：

npm install
VITE_OPENAI_API_KEY=<YOUR_OPEN_AI_KEY> npm run build

运行Docker容器

docker run -e OPENAI_API_KEY=<YOUR_OPEN_AI_KEY> -p 8080:80 ghcr.io/chartdb/chartdb:latest

在本地构建并运行

docker build -t chartdb .
docker run -e OPENAI_API_KEY=<YOUR_OPEN_AI_KEY> -p 8080:80 chartdb

使用自定义推理服务器

# Build
docker build \
  --build-arg VITE_OPENAI_API_ENDPOINT=<YOUR_ENDPOINT> \
  --build-arg VITE_LLM_MODEL_NAME=<YOUR_MODEL_NAME> \
  -t chartdb .

# Run
docker run \
  -e OPENAI_API_ENDPOINT=<YOUR_ENDPOINT> \
  -e LLM_MODEL_NAME=<YOUR_MODEL_NAME> \
  -p 8080:80 chartdb

注意：您必须配置选项1 （OpenAI API密钥）或选项2（自定义端点和模型名称），以使AI能力工作。不要把这两个选项混在一起。

然后，访问 http://localhost:8080 即可开始使用 ChartDB。

本地vLLM服务器配置示例：

VITE_OPENAI_API_ENDPOINT=http://localhost:8000/v1
VITE_LLM_MODEL_NAME=Qwen/Qwen2.5-32B-Instruct-AWQ

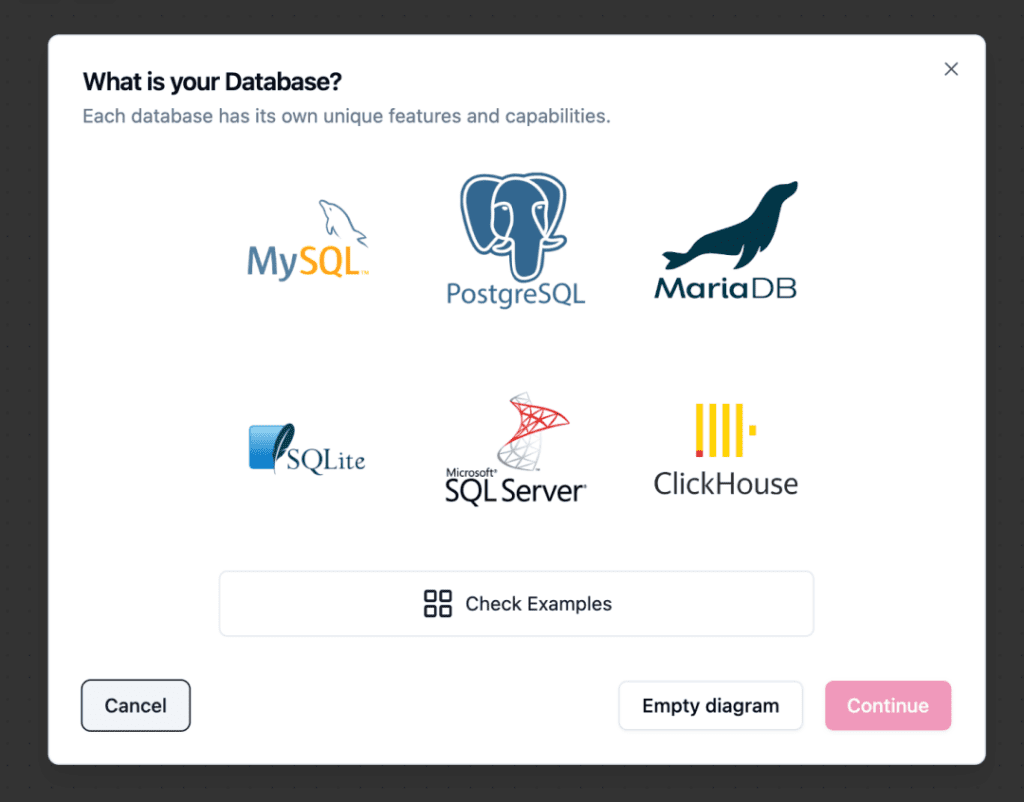

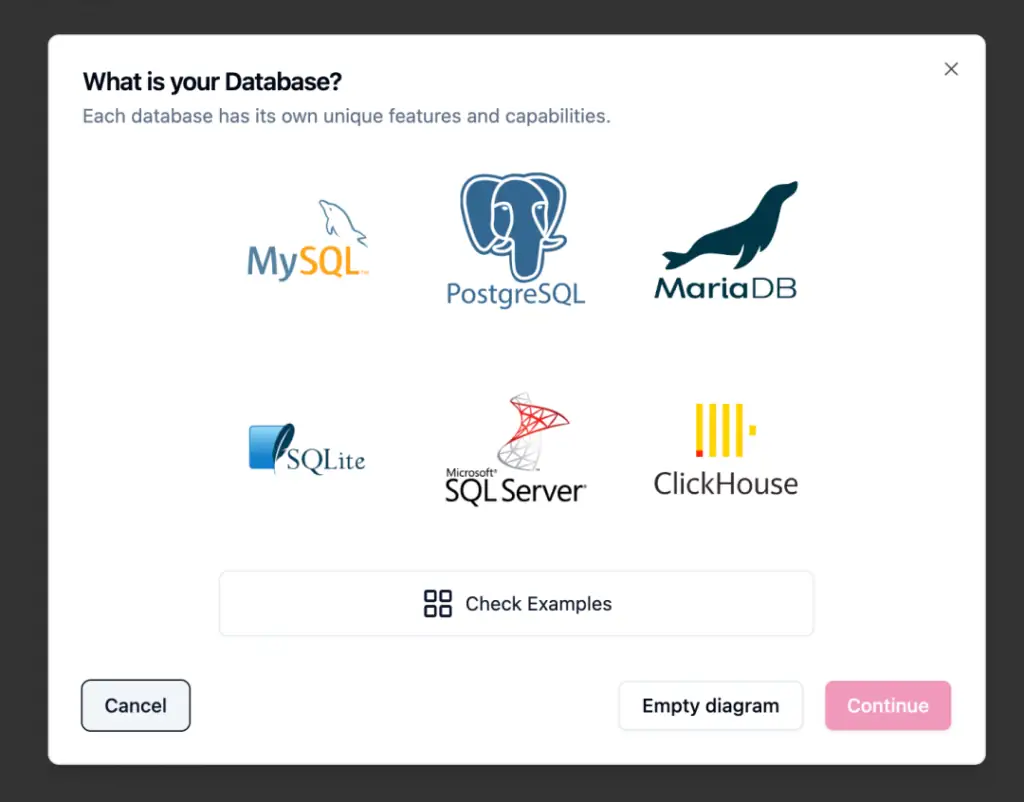

进入到首页，我们可以看到选择数据库类型的界面：

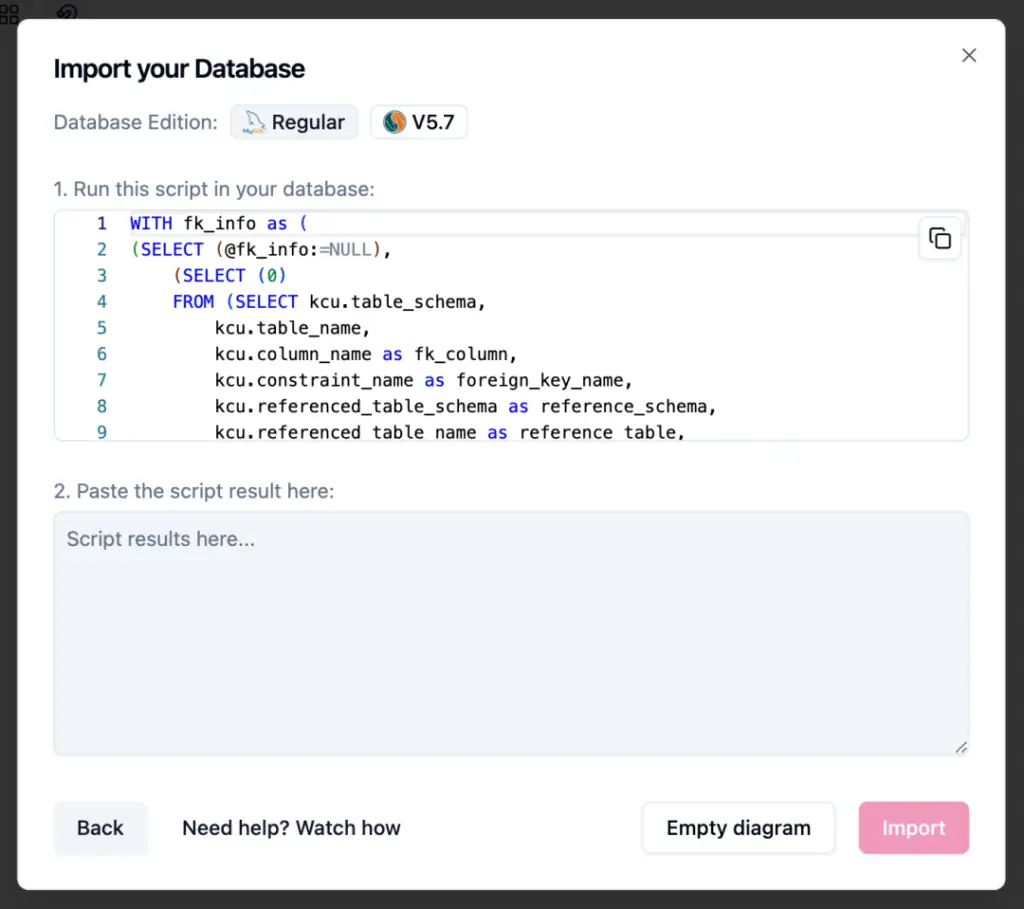

选择 MySQL，然后点击 continue 按钮，在新的页面上复制 SQL 语句，在你的 MySQL 数据库中执行，获取到数据库关系的 JSON 格式信息，粘贴回来。

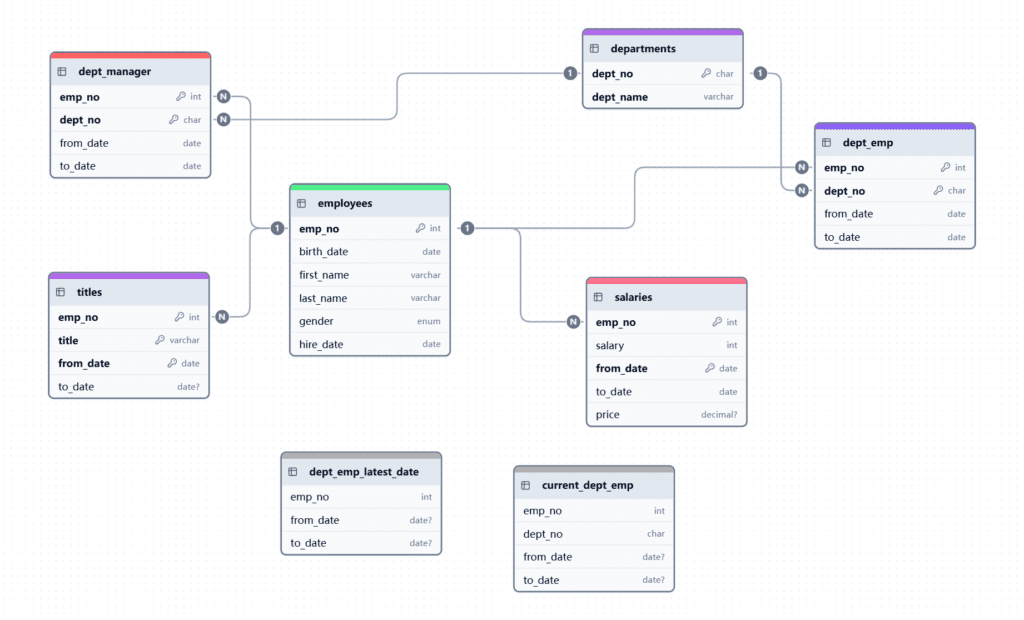

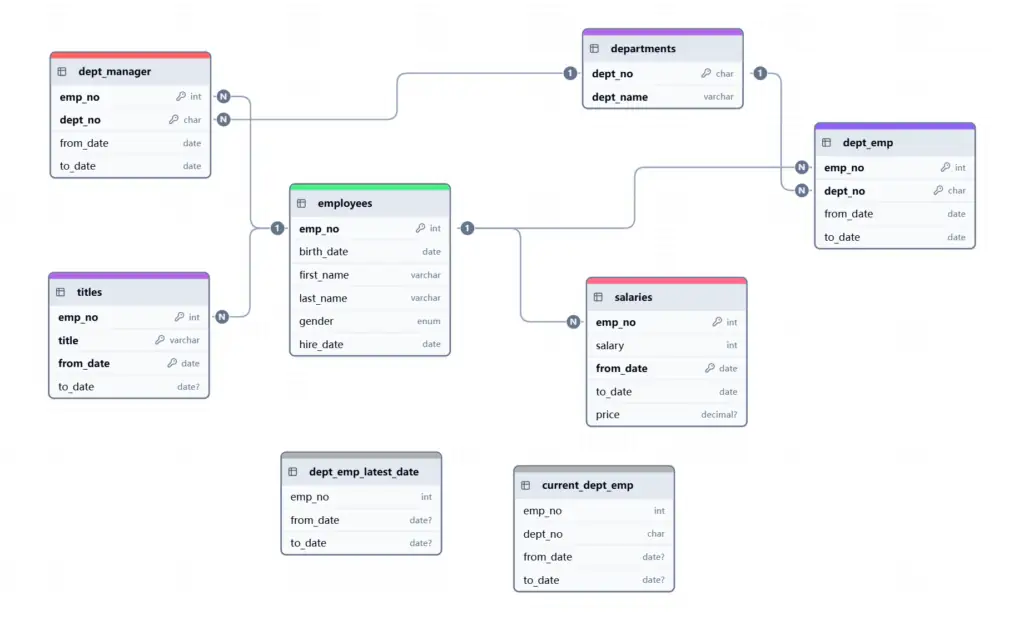

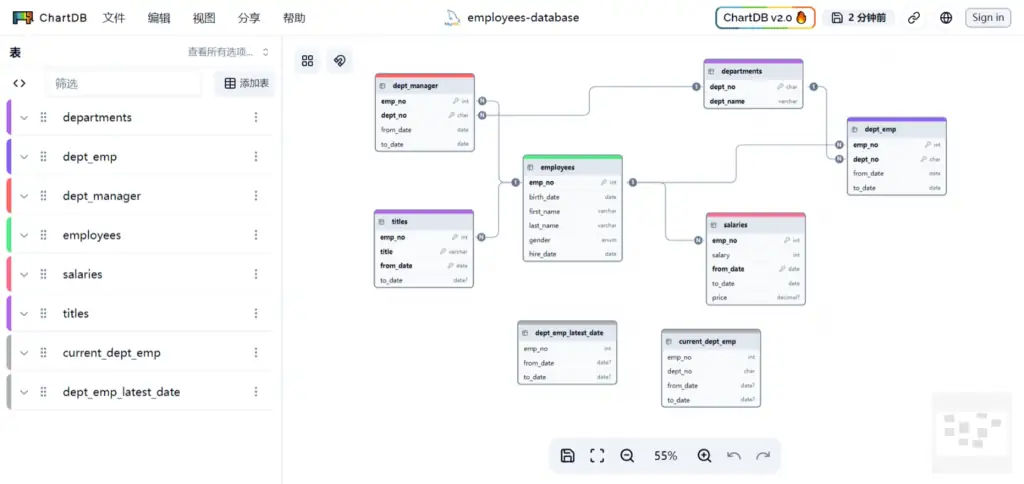

之后就可以开始可视化和编辑你的数据库架构了。

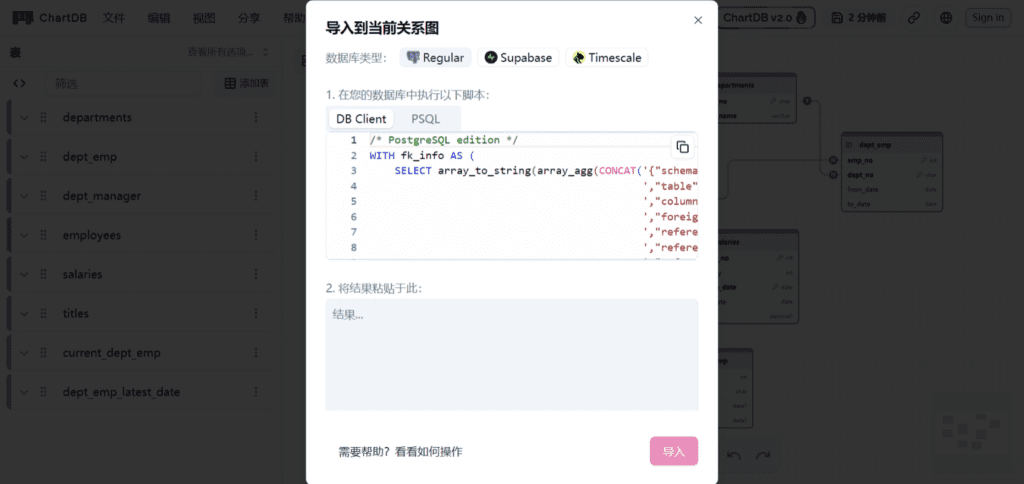

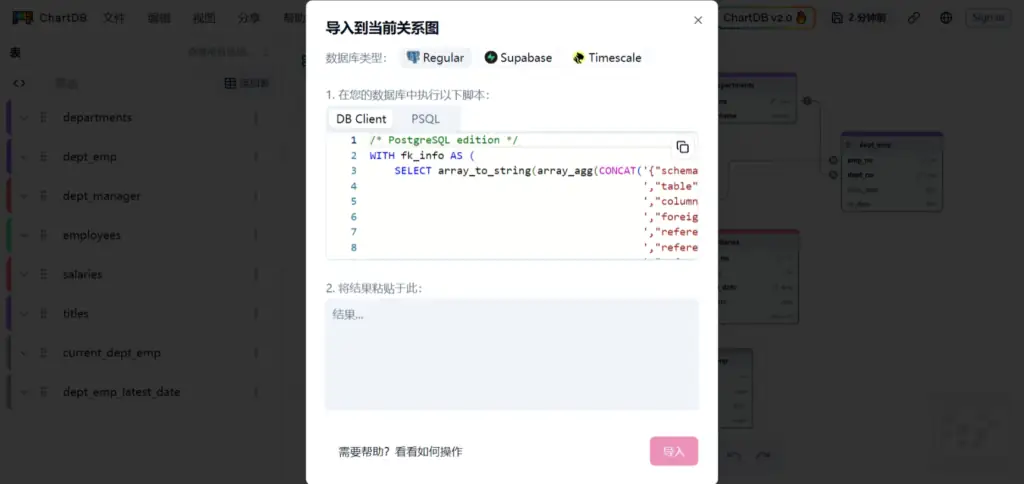

对于已有的数据库，ChartDB 提供了一键导入功能，用于只需要执行一个智能查询就可以生成数据库 ER 图。

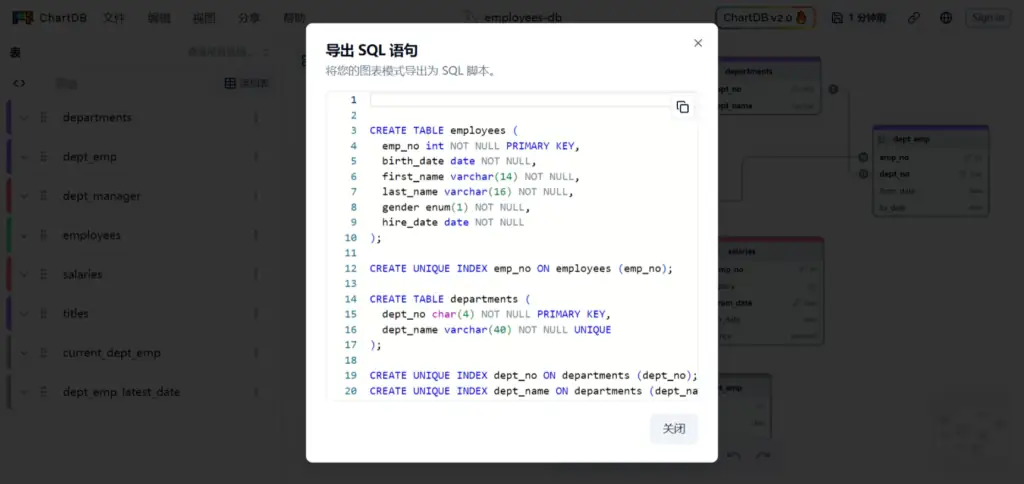

ChartDB 提供了基于 AI 的数据库脚本导出功能，可以实现不同数据库之间的表结构迁移，例如从 MySQL 迁移到 PostgreSQL。

ChartDB 提供了表结构导出为图片功能，支持 PNG、JPG、SVG 格式。

ChartDB 适用于数据库设计、数据库迁移以及文档生成，以下是它的在线使用地址：

https://app.chartdb.io

总结

ChartDB 是一个非常直观且功能强大的数据库架构可视化工具，它不仅让数据库设计和管理变得更加简单，还提供了 AI 驱动的数据库迁移支持，极大地提高了开发和运维的效率。最棒的是，它是开源的，任何人都可以免费使用和贡献，帮助改善这个项目。

ChartDB 无论是通过云端使用，还是本地部署，都能让你的数据库设计工作变得轻松愉快。
